FD系列變頻器賦能金屬制品管絞機丨驅動產業效能躍升，引領智能制造新高度

發布時間：2025-10-15　作者：新風光

在金屬制品與線纜制造行業中，絞線機是不可或缺的核心設備。它通過將多根鋼絲以精確的螺旋方式絞合在一起，形成具有高強度、高柔韌性的鋼絲繩或纜芯，廣泛應用于基建、礦山、船舶等重要領域。

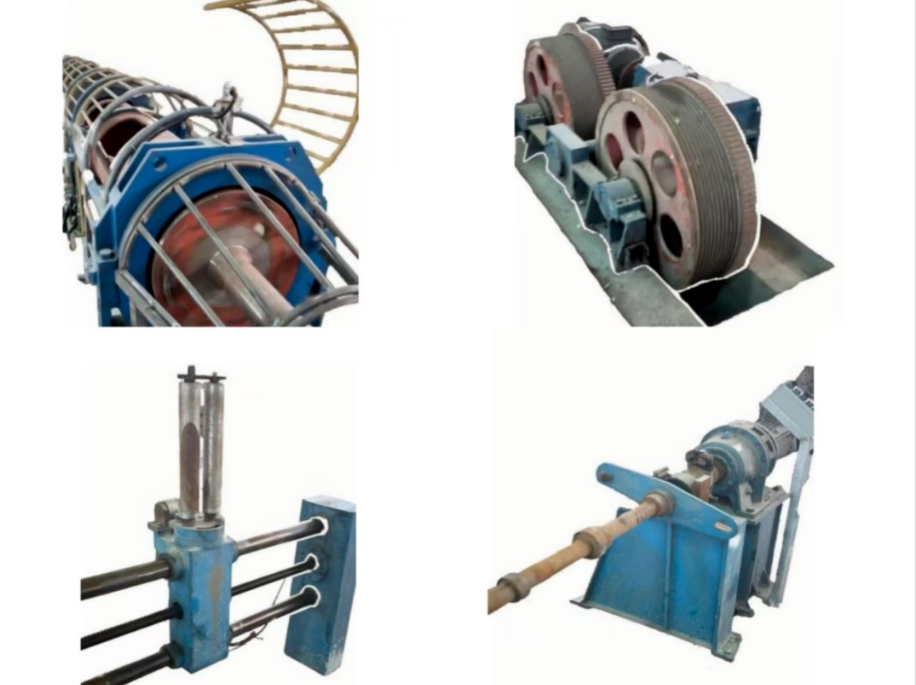

01機型介紹




為突破傳統設備在生產效率、精度控制與數據管理方面的瓶頸，某企業推出了面向金屬制品及特種線纜行業的新一代高性能、高智能鋼絲繩管式絞線機（鋼鉸機），實現設備能力的整體升級。

新風光為該設備提供完整的電控解決方案。方案以FD系列變頻器驅動產品為核心，采用先進電氣同步技術，取代傳統機械傳動結構，實現管絞機設備性能的跨越式升級，有力滿足市場對高品質、多樣化鋼絞線產品的嚴苛需求。

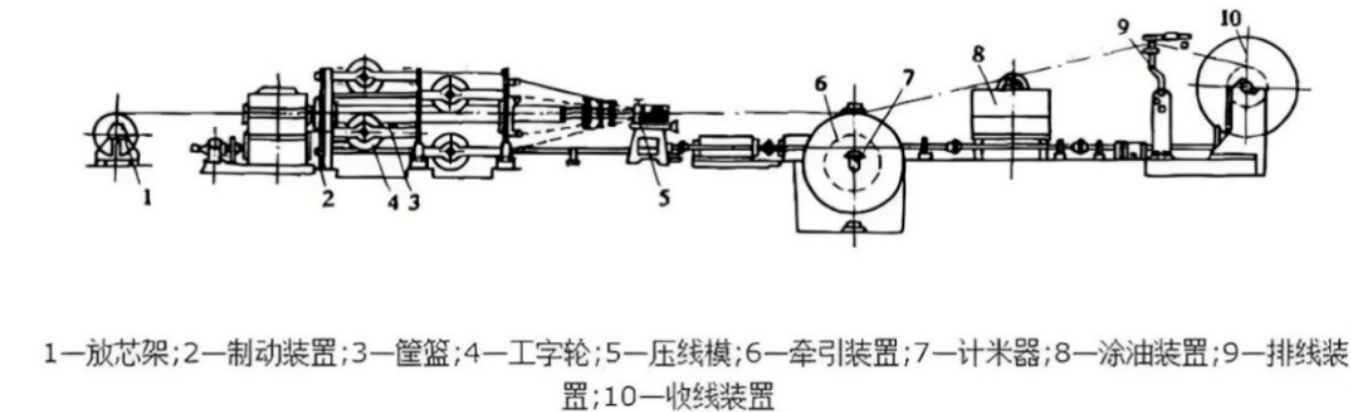

02工藝原理




本方案對鋼鉸機的整個工藝流程進行了精細化的電氣同步控制，其核心在于對四臺關鍵電機的協同運作：


01主機電機（絞籠驅動）

? 作為系統的核心動力源，其高精度閉環矢量控制保證了絞籠在高速旋轉（公轉）時扭矩平穩、轉速恒定，這是捻制出均勻、緊實鋼絲股的基礎。我們采用帶編碼器反饋的控制方式，確保了啟停過程中的精確定位和速度的精準控制。


02牽引電機（捻距控制）

? 該電機是實現“無極捻距”的關鍵。它與主機電機之間構成精確的“電子齒輪”主從關系。通過在人機界面上設定捻距值，系統會自動計算并維持牽引電機與主機電機之間的嚴格速比。例如，增大牽引速度，則捻距變長；減小牽引速度，則捻距變短。這一過程完全由程序控制，響應迅速，精度極高。


03排線電機（收卷質量控制）

? 為解決收卷不平整的行業難題，本方案引入獨立的排線電機。其控制系統構成一個“電子凸輪”應用，能根據收卷盤的實時轉速、卷徑變化以及鋼絲直徑，智能計算出排線往復移動的最優速度和距離，確保鋼絞線在卷盤上層層致密、邊緣整齊，極大提升了成品的外觀質量和后續使用便利性。


04收線電機（張力控制）

? 該電機工作在恒定的轉矩（張力）控制模式下。無論收卷盤是空盤還是滿盤，它都能提供持續穩定的收卷張力，有效防止在收卷過程中出現鋼絲過緊被拉傷或過松導致“塌卷”的問題。系統會根據卷徑的實時變化自動調整轉速，以匹配恒定的線速度。


03核心技術指標與行業痛點

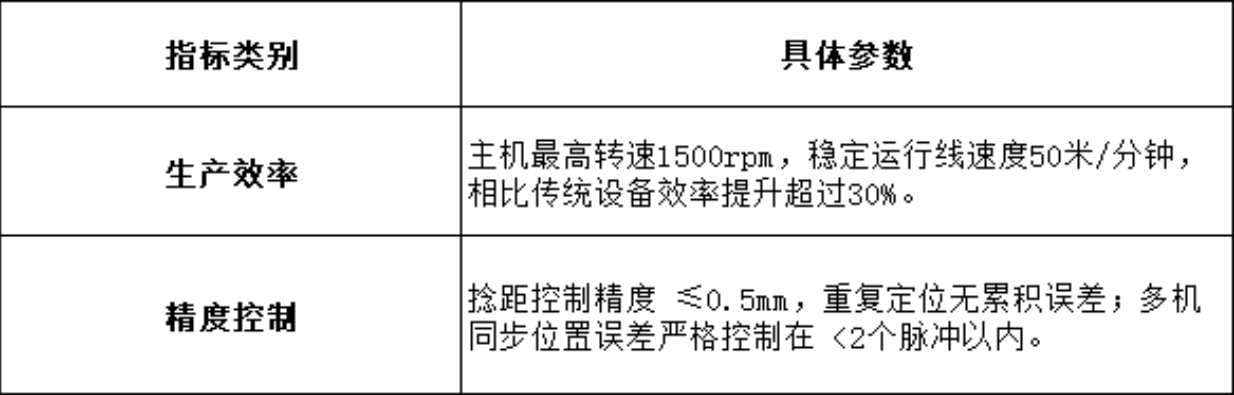

核心技術指標




行業痛點



1. 效率瓶頸：傳統設備通過更換掛輪齒輪來調整捻距，過程耗時耗力，且機械換擋帶來的沖擊和磨損限制了設備速度的提升。高速運行時，振動和噪音大，穩定性與精度難以平衡。

2. 成本壓力：高精度的機械同步結構（如同步軸、差速器）或全伺服系統，初期投資巨大。同時，機械部件的日常潤滑、磨損更換等維護成本高昂，是持續的運營支出。

3. 數據孤島：設備是信息“孤島”，班組產量、設備OEE（綜合效率）、單批次產品的工藝參數等關鍵信息依賴人工記錄，易出錯、難追溯。管理者無法實時掌握生產狀態，決策缺乏數據支持。

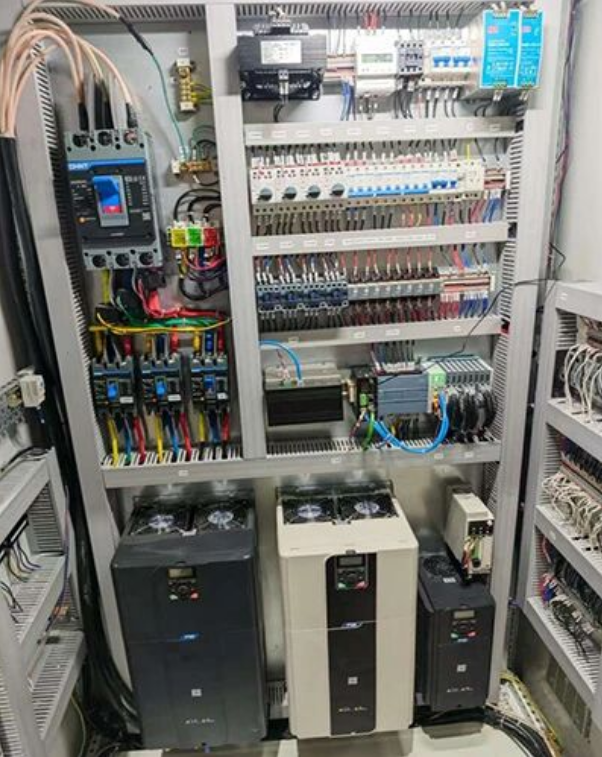

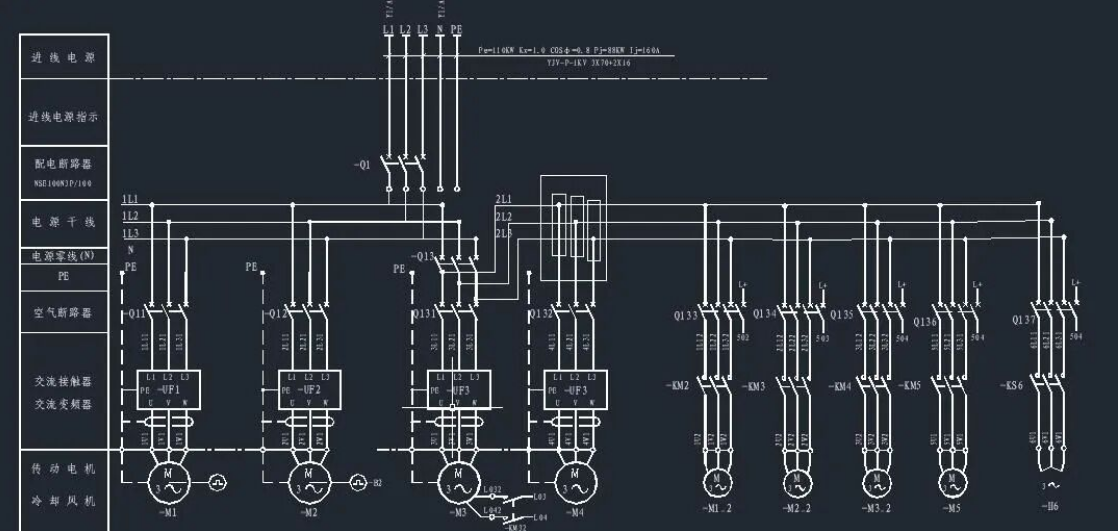

04解決方案

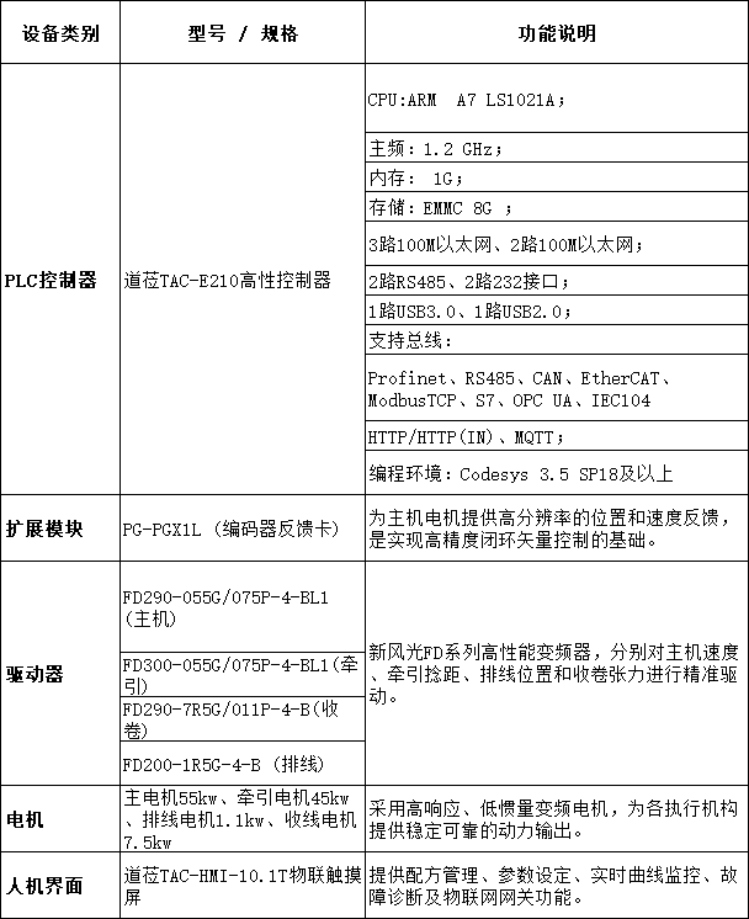

硬件配置：


控制方案特點

1. 全電子化驅動： 完全摒棄了機械齒輪箱、同步軸等復雜構件，四臺電機均由新風光高性能變頻器獨立驅動，通過高速總線實現底層數據的實時交互與協同，構成一個靈活、高效的柔性控制系統。

2. 高速總線同步： 控制器與四臺變頻器之間采用工業以太網總線通訊，微秒級的刷新周期確保了多軸之間指令傳遞的實時性與同步性，從根本上解決了信號延遲和干擾問題。

3. 斷電同步保持： 利用變頻器共直流母線技術及內置的能量處理算法，在電網突然斷電或急停時，系統能利用電機再生能量完成所有軸的同步減速與剎車，保持正確的相對位置，避免斷絲和產品報廢，來電后可直接恢復生產。

模塊化程序架構： 控制程序采用模塊化設計，將捻距計算、張力控制、排線邏輯等功能封裝成獨立的功能塊，使得程序邏輯清晰，便于后期維護、升級和個性化功能定制。


05方案優勢





01性能提升

1. 高精度控制：在鋼鉸線捻制工藝中，本系統實現了高速運行下的精準控制。即便在急加速或急減速的動態過程中，也能實現無過沖的平滑控制，確保捻距的均勻一致 。在持續運行速度高達48米/分鐘時，其全流程同步誤差精度依然能穩定在±1mm范圍內 。這成功突破了傳統機械設備在高速度下難以保證高精度的技術瓶頸 。

2. 高效穩定：通過將復雜的工藝流程固化為標準化的電子控制程序，極大地減少了生產過程中對人工經驗的依賴和手動干預的需要 。這不僅提升了生產效率，更使得設備能夠長時間連續穩定運行，其可靠性得到顯著提升。


02成本優化
1.硬件成本優勢：在實現同等高精度與高速度性能指標的前提下，若與采用全伺服系統或國際一線品牌的解決方案相比，本套采用新風光高性能變頻器的方案，可將項目的整體硬件采購成本降低約15% 。這使得高端性能不再與高昂投資劃等號，為企業技術升級提供了更具經濟效益的選擇。
2.綜合成本降低：
  • 安裝調試成本：先進的總線型架構用一根通訊電纜替代了過去數十根復雜的控制信號線，極大地簡化了控制柜的內部配線和現場布局 。這不僅降低了線纜和人工成本，更將現場安裝與調試時間縮短了30% 。維護保養成本：方案中以零維護的電子齒輪替代了需要定期潤滑、檢查和更換的機械齒輪箱。這從根本上杜絕了因機械磨損帶來的維護開銷和停機損失，可將設備的后期年度維護成本降低20% 。
  • 能源使用成本：得益于共直流母線技術，系統內部的能量可以循環利用。例如，主機電機減速時產生的再生電能，能夠被牽引或收卷電機直接消耗，有效減少了對電網的能源索取和對制動電阻的依賴，實現了顯著的節能效果。


03智能化升級
本方案配置的物聯觸摸屏能夠?qū)崟r(shí)采集并整合設備運行的全部關鍵數據，包括但不限于速度、同步誤差值、計米長度、電機扭矩、運行時長等 。數據實時上傳至云端或無縫接入工廠的MES（制造執行系統） ，使得管理者可以在辦公室的電腦甚至手機上，直觀地監控每一臺設備的實時狀態、訂單進度和生產效率。這徹底破解了傳統設備作為“數據孤島”的難題 ，為實現透明化、數字化的生產管理提供了強大的技術支撐 。
