青鐵探秘官 帶你看地鐵 | 能量循環的引擎——飛輪儲能裝置
當?shù)罔F列車風馳電掣穿梭于地下
車站燈光明亮、廣播清晰、列車平穩運行
你是否想過背后的能量之源
“隱形能量守護者”系列報道今日繼續
帶你探秘青島地鐵“智慧能源”體系
認識保障這一切的幕后力量
第二站，聚焦能量的瞬時守護者——
飛輪儲能裝置
我們將揭開這個靜默旋轉的能量裝置
了解它如何通過物理儲能
實現極速響應，保障地鐵供電無間斷
當你搭乘地鐵感受便捷出行時，是否曾想過列車每次減速進站時，那巨大的動能去了哪里？在傳統模式下，這份能量大多以熱能形式散失于空氣中。如今，青島地鐵借助“飛輪儲能”這一尖端技術，將制動能量高效回收并儲存，變廢為寶。
飛輪，可喻為一個高速旋轉的“能量陀螺”。其核心原理是通過磁懸浮轉子在真空環境中高速旋轉，實現電能與動能之間的雙向轉換。充電時，飛輪儲能裝置如同電動機，將電能轉化為動能，推動轉子飛速旋轉，轉速可達每分鐘20000轉，完成能量?jī)?chǔ)存；放電時，它又變身發電機，將儲存的動能重新轉化為電能，精準回饋至供電系統。

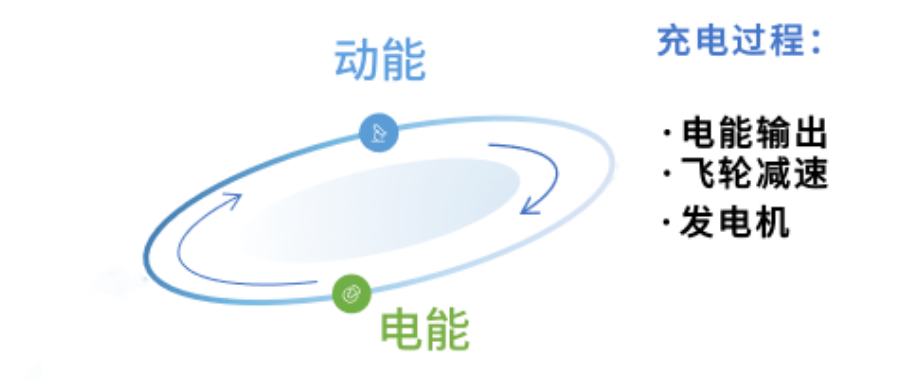

飛輪儲能能量轉換示意圖
飛輪儲能系統的核心在于磁懸浮轉子高效旋轉實現電能與動能的相互轉化。在列車制動階段，該系統實時捕獲并儲存制動能量，驅動飛輪高速旋轉；而當列車啟動加速時，儲能裝置則將動能迅速轉化為電能，助力列車啟航，大幅提升能量再利用效率。

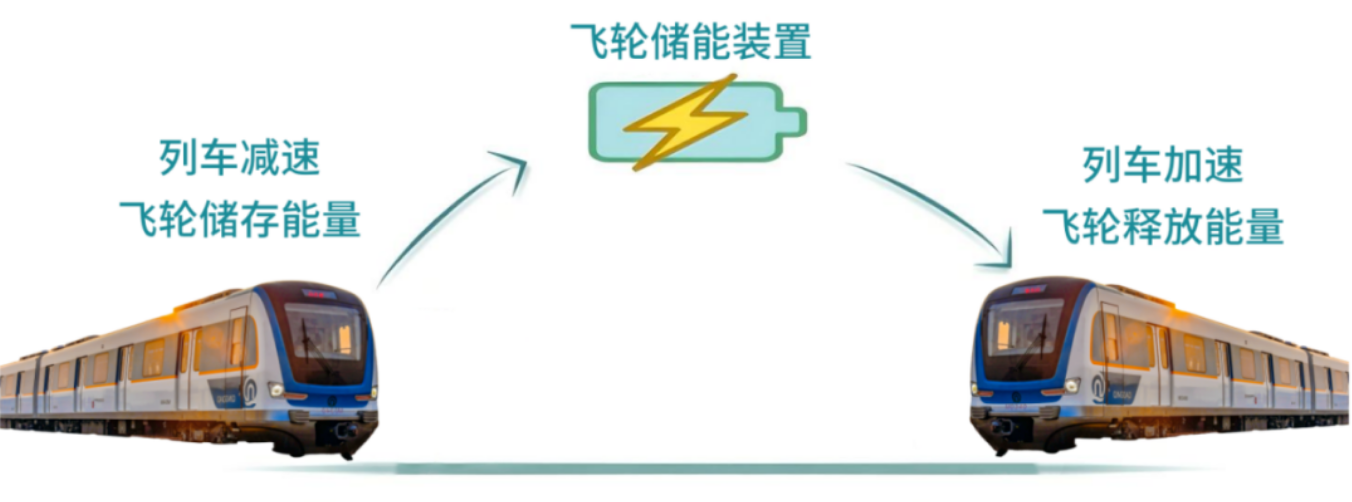

飛輪儲能技術原理
相較于其他儲能形式，飛輪儲能具備五大優勢，一是充放電迅捷，可在數秒內提供大功率電能，綜合效率高達90%–95%；二是綠色環保，運行中不產生有害物質，對環境友好；三是高效節能，能量轉換效率約95%，熱損耗極低；四是控制精準，放電深度與剩余電量可實時監測，便于系統調控；五是壽命長久，運行穩定，維護成本低，可靠性強。
積極響應國家“雙碳”戰略，青島地鐵聯合國內頂尖科研機構與龍頭企業，共同推進飛輪儲能技術的研發與應用。2022年3月，國內首臺完全自主知識產權的兆瓦級飛輪儲能裝置在3號線萬年泉路站成功投運，打破了國外技術壟斷，并于次年4月進入試運行。作為行業首創，該裝置具有高功率密度、高節能率和高可靠性等優勢，可實現日均節電約1600度，年節電量超過50萬度，節能效果顯著。
由此起步，飛輪儲能在青島地鐵實現快速推廣——從3號線的科研試點，擴展至6號線新建線路的大規模應用，并進一步改造藍谷快線、2號線等既有線路，完成從“單點示范”到“全面鋪開”的跨越。

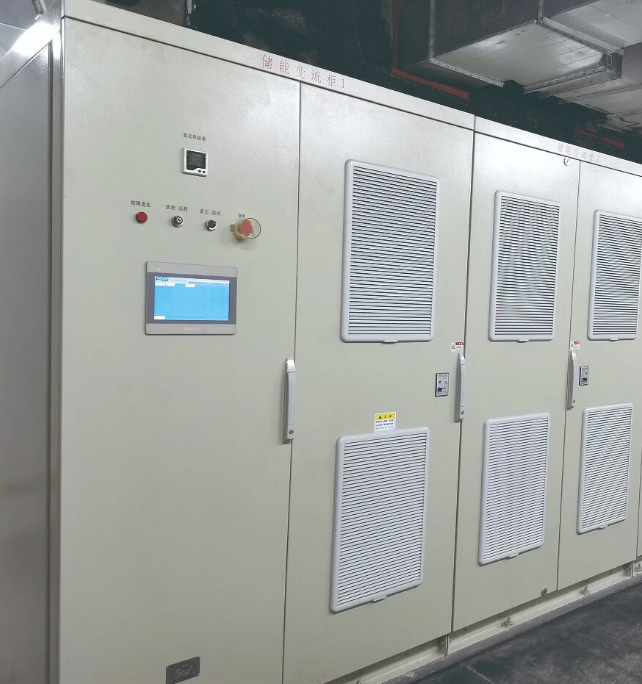

飛輪儲能裝置
但這，僅僅是青島地鐵智慧能源體系的冰山一角。在構建更高效、更智能、更綠色的軌道交通能源系統之路上，青島地鐵持續探索。如何讓地鐵供電系統實現“能量回流”？如何讓供電系統擁有“感知”與“決策”能力？如何讓陽光也參與驅動列車前行？答案，藏在接下來的每一篇探索中。
新風光（青島）交通科技有限公司
新風光（青島）交通科技有限公司是由青島地鐵集團產投公司與山東能源下屬新風光電子科技股份有限公司合資成立的高新技術企業，成立于2023年1月10日，注冊資本8000萬元人民幣。公司專注于軌道交通行業節能控制技術及相關產品研發、生產、銷售和服務，在北京、青島、蘇州、濟南、西安、鄭州、深圳等地設有服務網點。
以全控型電力電子器件組成的變換器，交流側通過隔離變壓器連接中壓交流電網，直流側連接直流牽引電網?？刂葡到y(tǒng)根據系統中的電壓、電流參數判斷直流側電網上的列車運行狀態，自動進入可控整流模式或逆變回饋模式。
技術特點
◆ 能夠?yàn)榱熊囂峁?qū)動電能，又能吸收列車的再生制動能量，實現電能的雙向流動。
◆ 具備無功補償功能和直流融冰功能，提高線路安全運行系數。
◆ 被應用于高海拔地區軌道交通項目，適應性強。
新風光的創新儲能產品，能在列車進站制動時吸收能量，將電能轉換為動能，轉速高達每分鐘20000轉；當列車出站加速時，飛輪釋放能量，將動能轉化為電能，釋放能量供列車使用。
技術特點
◆ 高效率：能量轉換效率可達 85%-90%。
◆ 快速響應：能夠在毫秒級時間內實現充放電。
◆ 長壽命：理論上可進行數十萬次充放電循環。
◆ 環境友好：無化學污染，不需要冷卻或維護電池。
◆ 軌道交通能量回饋裝置業務在國際和國內均排名第一，市場占有率穩居全國第一。
◆ 軌道交通能量回饋裝置已成功打入北京、成都、深圳、鄭州等20多個城市地鐵系統。
◆ 參與制定國際、國家及行業標準，是軌道交通 "制動能量吸收裝置" 國家標準牽頭起草單位。
◆ 建有山東省軌道交通牽引與控制工程研究中心等12個省級及以上科技創新平臺。
◆ 新風光（青島）交通科技有限公司被認定為國家級高新技術企業。
◆ 與重慶交通大學、西南交通大學聯合申報的項目《列車智能駕駛優化決策控制與再生制動關鍵技術》榮獲科技進步獎二等獎。
◆ 該項目被評價為 "達到國際先進水平"，其中列車再生制動能量吸收利用管理與控制技術達到 "國際領先水平"。
飛輪儲能應用與成就
青島地鐵 11 號線復合型儲能項目
2024年初，新風光（青島）交通科技有限公司聯合青島東湖綠能，在青島地鐵11號線改造加裝了6臺兆瓦級飛輪儲能裝置+12臺能量回饋裝置，正式投入試運行。
項目成就
◆ 這是該方案在城軌行業國內最大規模的應用，是新風光與青島東湖綠能在軍轉民產業化應用合作上的標桿性樣板工程。
◆ 項目并網投用后，通常情況下日節電12000度以上，相當于車輛每跑一公里，就比之前省1度電
◆ 單線預計年均節省電費約310多萬元，年均凈節電量可達到430余萬度、減少二氧化碳排放量約4000噸。
◆ 30 年壽命期內節電凈收益約9150萬元。
國內首條主動式牽引供電裝置
2023年，新風光的國內首條主動式牽引供電裝置在云南麗江1號線投運，進一步鞏固了公司在軌道交通節能技術領域的領先地位。
新風光持續加大飛輪儲能技術研發投入，取得多項技術突破：
◆ 開發了構網儲能技術，能更好適配風光大基地項目。
◆ 研發的飛輪儲能系統已應用于多個軌道交通項目和電網調頻項目，展現了良好的技術性能和經濟價值。
總結
新風光（青島）交通科技有限公司作為軌道交通節能控制技術領域的領軍企業，憑借在制動能量吸收裝置、雙向變流裝置、飛輪儲能裝置等產品的技術優勢和創新能力，已在國內軌道交通市場占據領先地位。特別是在飛輪儲能技術應用方面，公司通過青島地鐵11號線復合型儲能項目等標桿工程，展現了其在軌道交通節能領域的強大實力和技術水平。未來，新風光將繼續致力于技術創新和產品升級，推動軌道交通行業向更加綠色、高效、智能的方向發展。
